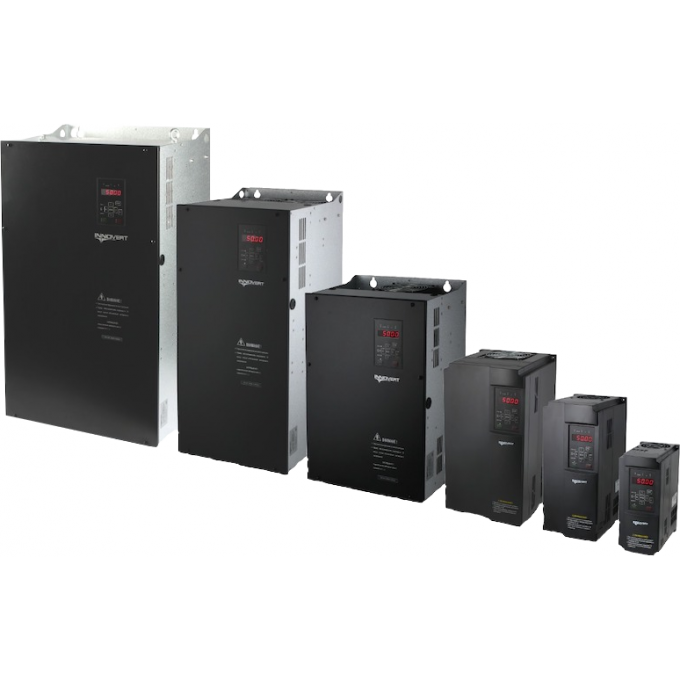

Преобразователь частоты INNOVERT(Промситех) 55 кВт 110 А INNOVERT IBD553P43E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Преобразователь частоты INNOVERT IBD553P43E серии IBD_E предназначен для управления трёхфазными асинхронными двигателями насосов. Модель ориентирована на поддержание заданного уровня давления в гидравлических системах. Интегрированный в пульт управления дисплей отображает текущие значения задания и фактического давления. Устройство позволяет работать с несколькими насосами одинаковой мощности в каскадном режиме. Выходная мощность преобразователя составляет 55 кВт при выходном токе 110 А, номинальное напряжение — 380В. Степень защиты корпуса соответствует IP20, что обеспечивает защиту от твёрдых предметов размером более 12,5 мм.
Устройство оснащено встроенным ПИД-регулятором и функцией «автоподхват». Предусмотрена возможность сохранения до 16 фиксированных скоростей и заданий давления. Для взаимодействия с внешними системами преобразователь оборудован портом RS485 с поддержкой протокола Modbus RTU. Подключение периферийных устройств осуществляется через 6 дискретных входов (NPN/PNP), 2 аналоговых входа (0-10В и переключаемый 4-20мА/0-10В), а также 2 релейных выхода (NO + NO/NC, 250В/3А, 30VDC 3А) и 1 транзисторный выход (NPN, 24VDC 100 мА). Для аналогового управления предусмотрены 2 аналоговых выхода (4-20мА/0-10В).
IBD553P43E обеспечивает надежную защиту двигателя насоса и самой системы. Реализованы функции программной защиты по низкому и высокому давлению, а также от «сухого хода». Кроме того, преобразователь имеет встроенную защиту от коротких замыканий, перегрузок (до 120% в течение 1 минуты), перенапряжения, обрыва фаз и перегрева. Встроенный источник питания 24 В постоянного тока мощностью 150 мА обеспечивает питание для подключенных датчиков или других маломощных устройств.
Этот преобразователь частоты оптимален для использования в системах водоснабжения, отопления и других гидравлических системах, где требуется точное поддержание давления и управление насосным оборудованием. Он позволяет управлять несколькими насосами, осуществляя их попеременное переключение по времени для равномерного износа агрегатов. Диапазон рабочих температур составляет от -10 до +40 °С, что обеспечивает стабильную работу в стандартных промышленных условиях. Габариты устройства составляют 240x455x300 мм.
