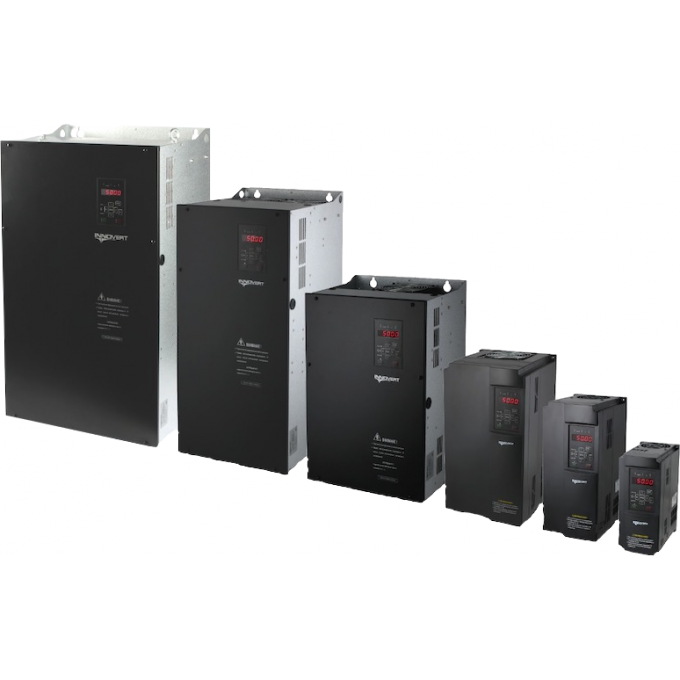

Преобразователь частоты INNOVERT(Промситех) 90 кВт 176 А INNOVERT IBD903P43E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Преобразователь частоты INNOVERT IBD903P43E серии IBD_E предназначен для управления трёхфазными асинхронными двигателями насосов. Модель имеет выходную мощность 90 кВт и выходной ток 176 А, обеспечивая автоматическое поддержание заданного уровня давления. Номинальное напряжение составляет 380В. Устройство спроектировано для работы в диапазоне температур от -10 до +40 °С и обладает степенью защиты IP20.
Устройство оснащено встроенным дисплеем на пульте управления для вывода значений задания и фактического давления, что упрощает мониторинг. Функционал включает работу с несколькими насосами одинаковой мощности в каскадном режиме, а также попеременное переключение насосов по времени. Преобразователь позволяет задавать несколько уровней давления и имеет программную защиту от низкого/высокого давления и режима «сухого хода».
Модель IBD903P43E интегрирует ПИД-регулятор и функцию «автоподхват». Для подключения предусмотрены 6 дискретных входов (NPN/PNP) и 2 аналоговых входа (0-10В, переключаемый 4-20мА/0-10В). Выходные интерфейсы включают 2 релейных выхода (NO + NO/NC, 250В/3А, 30VDC 3А) и 1 транзисторный выход (NPN, 24VDC 100 мА), а также 2 аналоговых выхода (4-20мА/0-10В + 4-20мА/0-10В). Для связи используется порт RS485 с протоколом Modbus.
Преобразователь обеспечивает надёжную защиту двигателя и гидравлической системы. Встроенные защитные функции предотвращают короткие замыкания, перегрузки (до 120% в течение 1 минуты), перенапряжения, обрыв фаз и перегрев. Дополнительно имеется встроенный источник питания 24 VDC 150 мА, а также поддержка 16 фиксированных скоростей и заданий давления. Размеры устройства составляют 310x612x275 мм (ШxВxГ).
